Remontage final fini

Après 6 mois de travail , le moteur et la voiture sont enfin remontés


j'ai eut fini de replacer le carter d'huile , démarreur , circuit d'essence et ligne d'échappement
il me reste juste quelques détails comme les durites pour le radiateur d'eau et de nouveau fils de bougie ainsi que de faire tout les réglages moteur

Certes il me reste beaucoup de travail mais une grosse étape est passée





Controle et refection de l' arbre à came

Autre grosse pièces importante à contrôle , ici un arbre a cames kent 244

après contrôle chez le rectificateur , il est réparable mais cela me coute plus chère qu'un neuf
Beaucoup de membres de forum m'ont conseiller de repartir sur un kent 234 plus adapter a un moteur non forgé et pour un usage route

 les poussoirs eux sont en parfait état et ne présente aucune trace d'usure mais seront quand même remplacé

les culbuteurs eut part contre sont légèrement marque , après contrôle chez un rectificateur un coup de ponçage au papier a grains très fins suffira largement

les voici après un peu de ponçage






voila le nouvel arbre à came de chez kent cams 234 ,






le voici une fois remontée avec une nouvelle plaque de maintiens
la poulie vernier et la chaine duplex n'ont pas été changée car elle n'était pas usée
le calage de la distribution à été contrôler en mettant l'AAC au PMH ( en plus des marques sur le cache ) et via les trains sur les pignons ( en plus des soupapes du 1 cylindre en bascule )

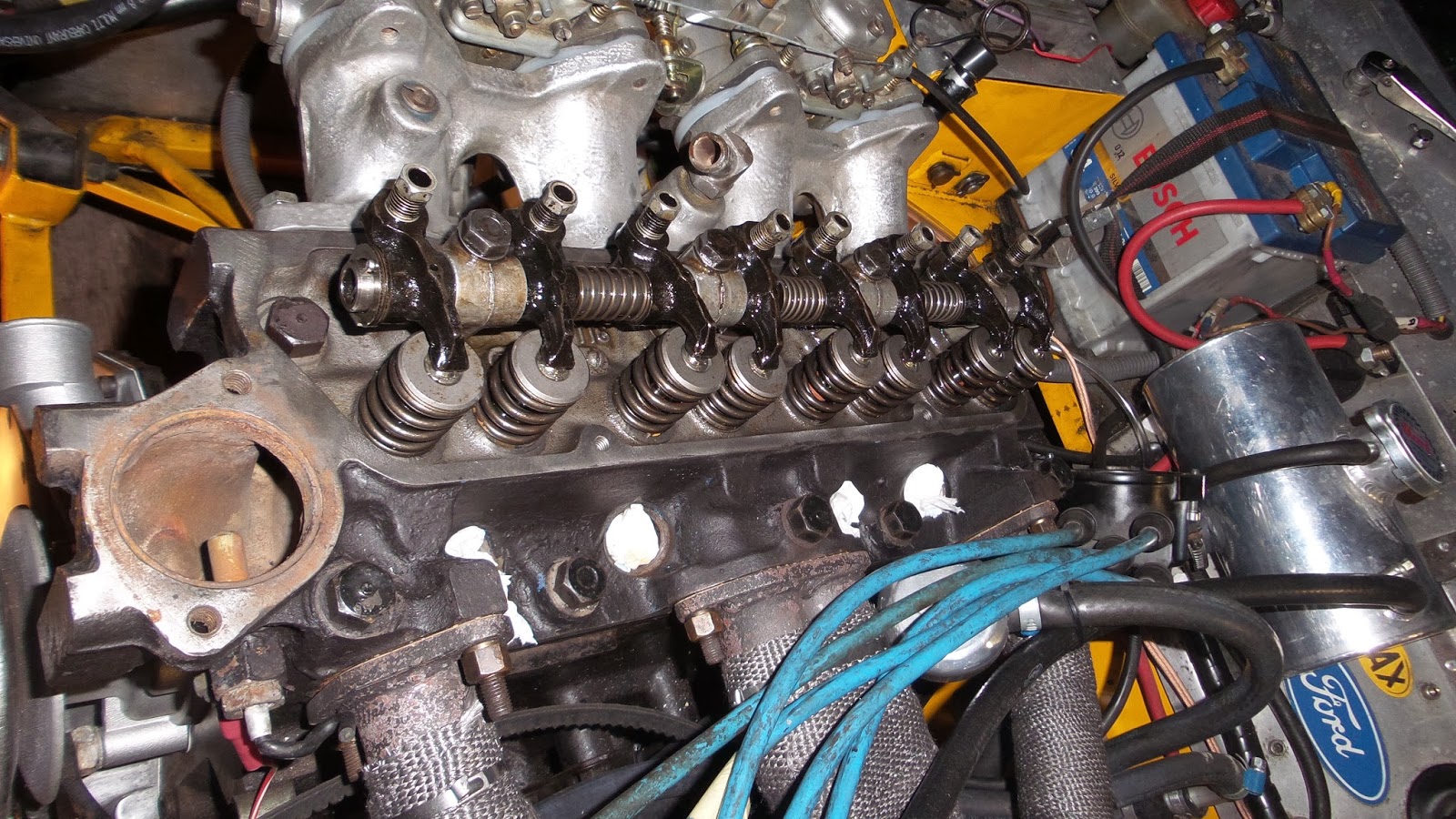

les tiges de culbuteurs et la rampes de culbuteur ont été remontée

Remontage du cache AAC , pompe à eau et des poulies



Changement et renovation de la : pompe a eau , pompe a huile et du cache distribution

Ici part sécurité je vais d'office changer la pompe a eau et refaire la pompe a huile
histoire de repartir le plus possible sur une base saine

je profite que tout est démonter pour redonner un petit coup de jeune à certaine pièce
notamment au 3 poulie ( villo , pompe a eau et alternateur ) , sans oublier le cache de la chaine de distribution

les pièces en alu seront polie et laisser brute , contrairement au pièces en aciers qui sont repeinte en gris alu

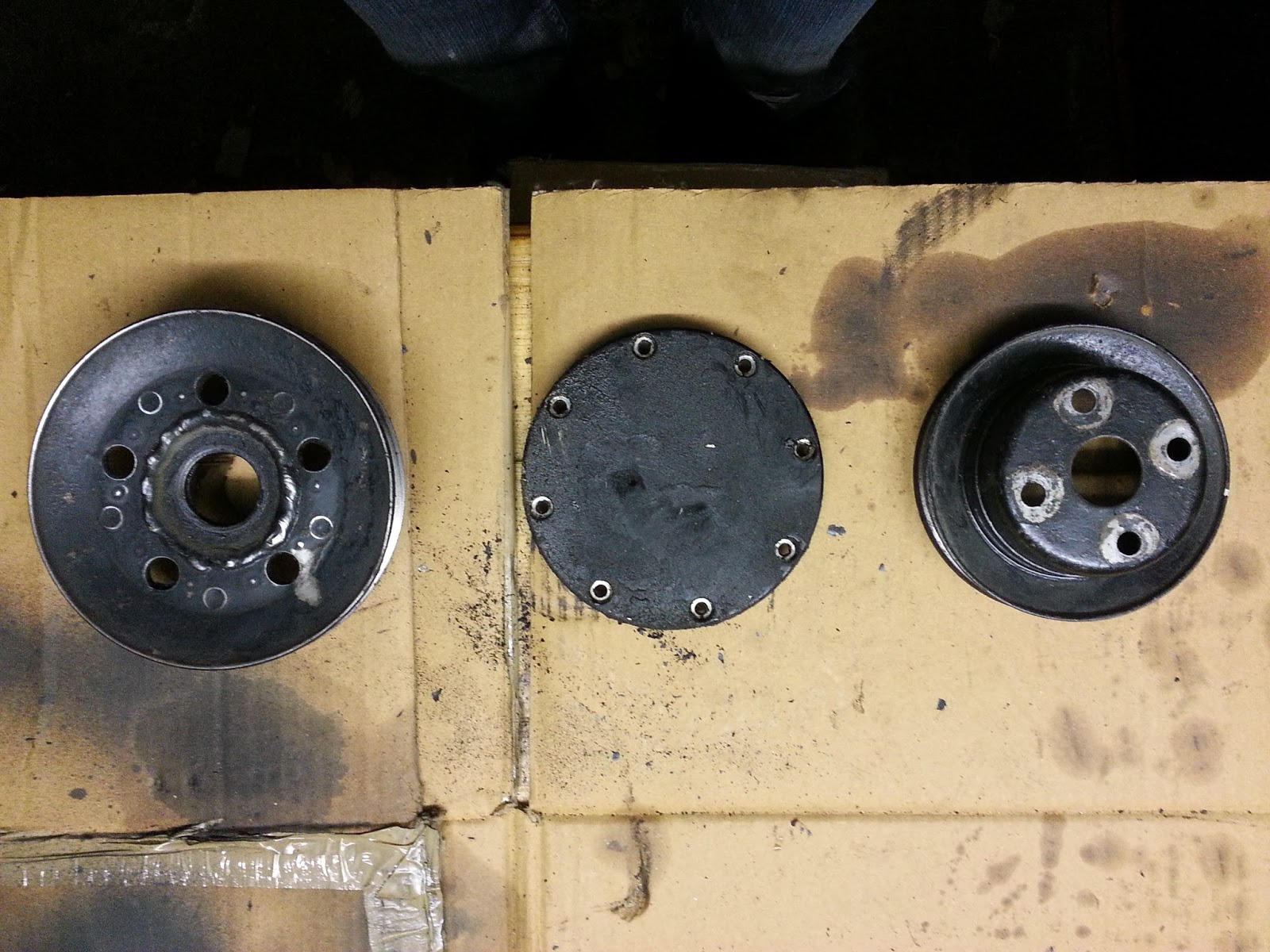

voila les photos des poulies avant-après et du cache chaine

quelques photos des anciennes pompes

voila une photo de la nouvelle pompe a eau

j'ai refait la pompe a huile car elle ne me semblait pas user
après un démontage complet , j'ai donner un coup de papier abrasif de 150 puis de 2000 sur toute les pièces en mouvement
ici il s'agit d'une pompe a huile haute pression et à haut débit
elle est limitée a 6500 tr ( j'ai un limiteur de régimes brancher a 6000tr )




Bientot le remontage final

On commence a rassembler toute les pièces pour le remontage final du moteur,
il me manque encore :

- poussoir
- AAC kent cams 234
- plaque AAC
- pompe a eau
- coude circuit refroidissement
- raccords pompe a essence facet

- nouveau fils de bougie
- couvercle distributeur
- doigt distributeur
- plaque sandwich mocal
- collier échappement

toute ses pièces devraient arriver dans les jours qui viennent
